摘要
水泥厂的石灰石矿，破碎机一停，整条线都得停。传统做法是”定时润滑、坏了再修”，但等听见异响往往已经晚了。我们见过一个案例：一台旋回破碎机靠振动监测 + 趋势预警，在轴承彻底抱死前 2 周就亮了灯——而它全程振动值一次都没超标。停机检修发现早期剥落，换件没停线。预测性维护不是大厂专利——本文拆成 5 个能落地的步骤，附带可打印清单。
一、一个真实场景：2 周，救了一台破碎机
前不久去某 5000t/d 水泥厂的配套石灰石矿，机修班长跟我聊起一台旋回破碎机的经历。
这台破碎机是矿山的”咽喉”——原矿从采场下来，先过它。它一停，破碎站、皮带、乃至生料磨都得跟着停。以前他们的做法是定时润滑 + 坏了再修，点检靠老师傅耳朵听、手摸。

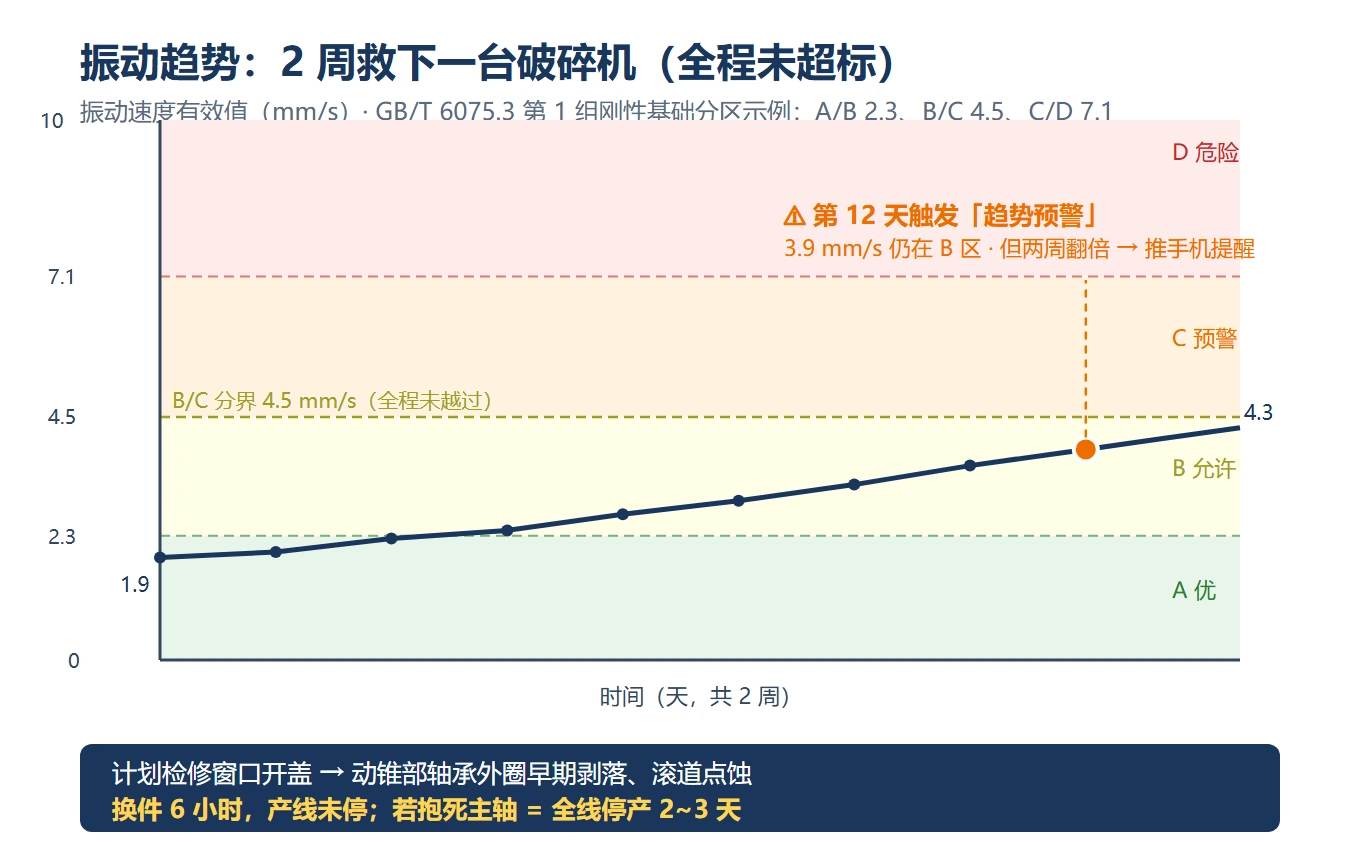

转折发生在一次例行点检：在线振动监测系统报出”振动速度有效值持续爬升”。测点装在主电机驱动端轴承和水平传动轴轴承座上——这两处是标准意义上的旋转机械；这台机主机功率 400kW 以上、装在刚性基础上，按标准属于第 1 组。数值从 1.9 mm/s（A 区）一路缓慢爬到 4.3 mm/s，两周翻了一倍多，逼近 B / C 区分界线 4.5。
关键在这里：它自始至终没有”超标”——4.3 还在 B 区、属于允许长期运行的范围。系统靠的是”趋势持续爬升 + 逼近分区边界”这个双条件触发预警，推到了机修班长手机上。班长没敢拖，先加密采集做频谱复核，把异常源锁定在主机内部，再安排一次计划检修窗口停机开盖——发现动锥部轴承外圈已经有早期剥落，滚道出现点蚀。
换了一套备件，前后 6 小时，产线没停。要是等到轴承烧死、抱死主轴，那至少是两三天全线停产 + 大修。
“这俩礼拜，比一年点检都值。”班长这么总结。

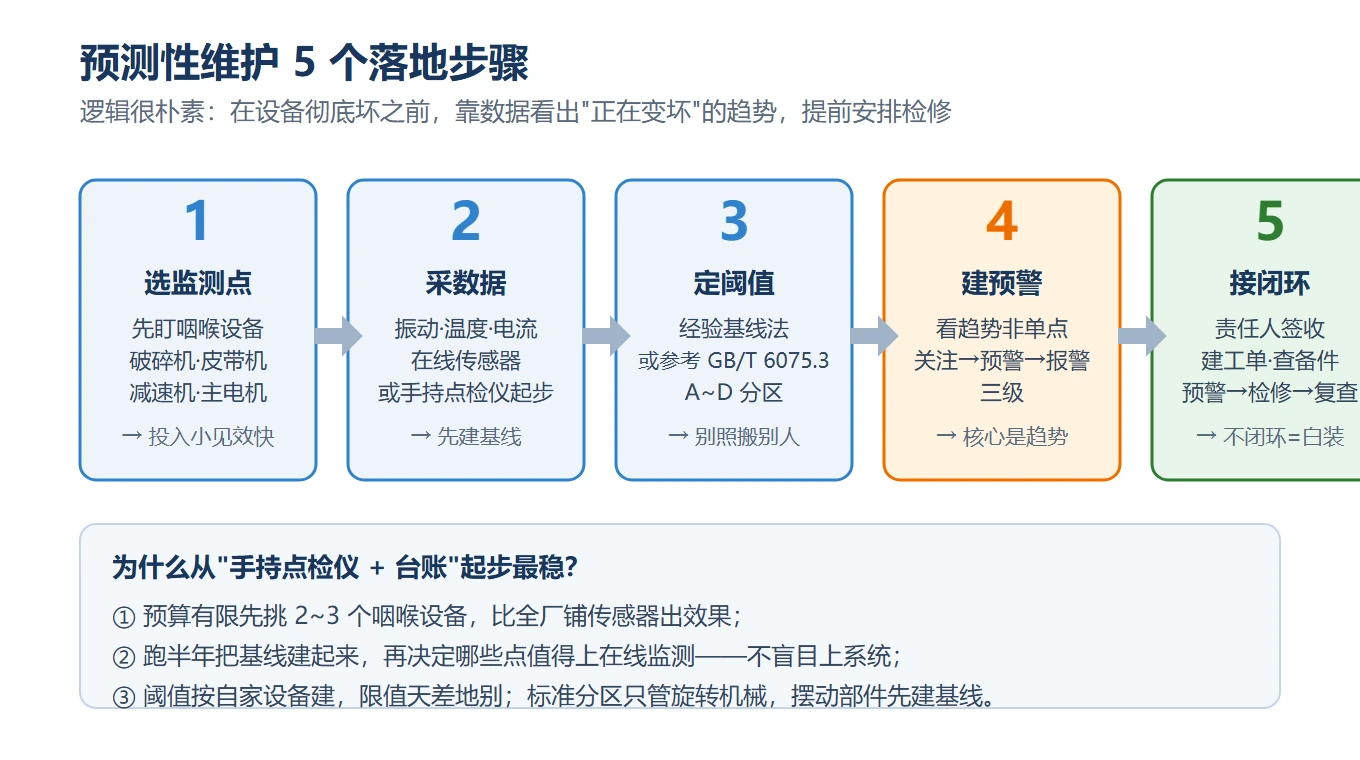

二、预测性维护到底在做什么（5 个步骤）
很多人一听”预测性维护”就觉得要上大系统、要 AI、要花钱。其实它的逻辑很朴素：在设备彻底坏之前，靠数据看出它正在变坏的趋势，提前安排检修。拆开就 5 步。
步骤 1：选对监测点——先盯咽喉设备
别一上来全厂铺传感器。预测性维护的第一笔投入，应该花在最”卡脖子”的设备上：
- 破碎机的驱动电机、减速机、水平传动轴（小齿轮）轴承座——旋回破重点看传动轴轴承座和机架上部，颚破侧重偏心轴轴承座
- 皮带机驱动滚筒、减速机
- 大型减速机、主电机轴承
这里有个细节容易搞错：动锥、主轴这类部件本身装不了传感器——它在破碎腔里摆动，高温高粉尘，装上去也扛不住。正确做法是把测点落在承载它们的轴承座和机架上，振动信号照样传得出来。
这些设备停机代价高、备件贵、修复周期长，最值得先上监测。石灰石矿一般先把破碎站和主运输皮带这两处盯住，投入小、见效快。
步骤 2：把数据采集起来——手持也能起步
采集什么？核心三个量：振动、温度、电流。
- 在线方案：在轴承座装振动传感器 + 温度传感器，数据走有线 / 无线传到平台，连续采样。
- 起步方案：一台手持振动点检仪（测振动速度有效值 + 温度），按班次 / 周去关键部位点测，记到台账。
不用一步到位。很多厂用手持仪跑半年，先把基线建起来，再决定哪些点值得上在线——这比盲目上系统稳得多。
步骤 3：定阈值——别拍脑袋，参考标准分区
报警线怎么设？两个思路：
- 经验基线法：先采 2~4 周正常数据，取均值 + 波动带作为”正常区”，超出就预警。
- 标准参考法：可参考 GB/T 6075.3-2011《机械振动 在非旋转部件上测量评价机器的振动 第 3 部分：额定功率大于 15kW、额定转速 120~15000r/min 的现场测量的工业机器》（等同采用 ISO 10816-3:2009，现行有效）的振动烈度分区——按振动速度有效值（mm/s）把设备分成 A~D 四个区：
| 分区 | 含义 | 该怎么处理 |
|---|---|---|
| A | 新投用设备的典型值 | 正常，长期运行 |
| B | 允许值 | 可长期连续运行 |
| C | 预警值 | 不宜长期连续运行，安排检修窗口 |
| D | 危险值 | 振动足以损坏机器，立即停机处置 |
⚠️ 三个提醒，比记住分区本身更要紧：
- 限值不是一个数，是按”机器类型 + 额定功率（或轴高）+ 支撑柔度（刚性 / 柔性基础）”分级的。同样刚性基础，第 1 组（>300kW 或轴高 ≥315mm）的 A/B、B/C、C/D 界限约为 2.3 / 4.5 / 7.1 mm/s；第 2 组（15~300kW）约为 1.4 / 2.8 / 4.5 mm/s。别拿网上流传的”通用值”直接套，那是照抄别的厂数值、最后天天误报的根源。
- 不是所有部位都能套这套分区。这套标准针对的是电机、泵、风机、齿轮箱这类连续旋转机械，明确不覆盖往复机械，也不覆盖”旋转质量未刚性连接于转子”的部件。落在破碎机上就是：驱动电机、减速机、水平传动轴轴承座可以用；动锥、主轴、偏心套、机架这类摆动 / 冲击部件不在覆盖范围内，建议先建自身基线，用”基线 + 趋势变化率”来判。
- 版本别搞混：ISO 10816 系列已由 ISO 20816 系列取代；国内也已等同采用 ISO 20816-1 发布了 GB/T 41850.1-2024（2025 年 7 月 1 日实施）。但对应工业机器（第 3 部分）的国标尚未发布，所以现场目前普遍执行的还是 GB/T 6075.3。
步骤 4：建预警——看趋势，不只看单点超标
真正的”预测”，关键在第 4 步：不是某个瞬间超了阈值才报警，而是发现它在持续往坏的方向走。
好的预警分三级：
- 关注：指标偏离基线，但还在 A / B 区 → 纳入观察，加密采集频次
- 预警：趋势持续爬升，逼近或进入 C 区 → 推提醒，安排计划检修窗口
- 报警：进入 C 区中上部或触及 D 区、或数值突变 → 立即停机处置
前面那台破碎机，就是”预警”级被拦下来的——它连 4.5 的 B / C 分界线都没跨过去，全程没超标，靠的是两周的趋势线出卖了它。
步骤 5：接闭环——预警不进工单，等于白装
这是最多厂踩的坑：传感器装了、手机也弹预警了，但没人接、没工单、没备件，最后还是坏了。
预警必须接三样：
- 责任人：预警推给谁（机修班长 / 设备主任），谁签收
- 工单：自动生成或手动建单，跟计划检修窗口绑定
- 备件：预警时同步查库存，备件不到位就提前采购
只有预警 → 签收 → 检修 → 复查形成闭环，预测性维护才真起作用。
三、三个容易踩的坑
- 一上来铺满传感器：预算有限时，先挑 2~3 个咽喉设备，比全厂撒网更出效果。
- 阈值照搬别人：不同设备、不同基础、不同测点，振动限值天差地别；更要紧的是标准分区只覆盖旋转机械，破碎机的摆动部件根本套不上。先建自己的基线。
- 重采集轻闭环：预警不进工单、不挂责任人，装再多传感器也是”看个热闹”。
四、总结 + 行动引导
石灰石矿的设备有个特点：单价高、停机贵、抢修周期长。预测性维护对这类场景，性价比特别实在——一台破碎机提前 2 周报警，省下的可能是两三天停产。
你不用一步到位上大系统。从一台手持振动仪 + 一张点检台账开始，先把”趋势”看明白，再逐步上在线监测，这条路大多数水泥厂 / 石灰石矿都走得通。
